　　自從十八世紀中期開始，伯努利推出關于流體的伯努利方程之后，流量計逐漸進入人們的視野中，發展至今已有兩百多年歷史了，如今電磁流量計流量計就更不用說了，已廣泛應用于印染、水處理、電力、石油等，可謂是遍布各行各業。
　　不過雖然大家都知道流量計，但可能不知道每種流量計都有可測流量范圍，過大、過小都可能測不到。都說一個巴掌拍不響，談媳婦兒也得兩個人對上眼呢！跑題了，我們回來接著講。你看一臺流量計最少幾百，大則成千上萬塊，如果不懂一些流量計的基礎知識，買錯了可怎么辦？怪采購？怪技術？還是追究廠家責任呢？
　　今天這一期，小編從流量的單位入手，為大家換一個角度，解讀流量計。掌聲響起來。
　　正式開講
　　在講之前，我們首先還先得講到流速V、瞬時流量Q、累計流量QΣ這三大關系。
　　
　　首先流速，是一種速度單位，如m/s(米/秒），而瞬時流量單位，則變成了（m?/秒），相差一個平方的關系，其實就是這個管道的橫截面積S。所以Q=V*S ?而累計流量，往往針對于一段時間走過的總流量和，所以瞬時流量通過時間積分，正式得到累積流量。
　　


　　流速與瞬時流量
　　流量常用有兩種表達方式，自然就有兩種計算方式：
　　1.體積流量

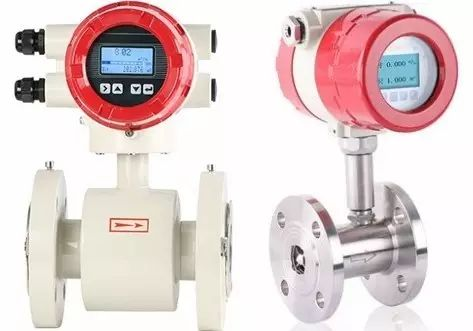

　　以體積/時間或者容積/時間為單位表示流量，如：m?/h ,L/h，流量計代表：電磁流量計、渦輪流量計。
　　


　　體積流量（Q）＝ 平均流速（v）×管道截面積（A）
　　尷尬，是不是初中物理還給老師了？跟我一起來實戰操練下
　　舉個栗子：DN100的管道，流速大概3m/s，那么對應的流量
　　Q=V*A=（3×60×60）×π×（100/1000/2）2=84.8m?/h
　　你算對了嗎？
　　看到這里，是不是還覺得遺漏了什么？
　　是的，體積流量還可以分為工況體積流量和標況體積流量。一般液體流量，往往都講的是工況體積流量，而往往氣體流量的計量，則往往涉及兩種：
　　標況流量和工況流量。
　　別急，小編這就為你解答。
　　
　　在一個標準大氣壓下，室溫20攝氏度（有的場合也用攝氏0度作為標準條件）氣體的流量，通常認為標況流量。
　　
　　氣體狀態方程：PV=nRT
　　工況與標況換算公式：P1×V1/T1=P2×V2/T2

　　

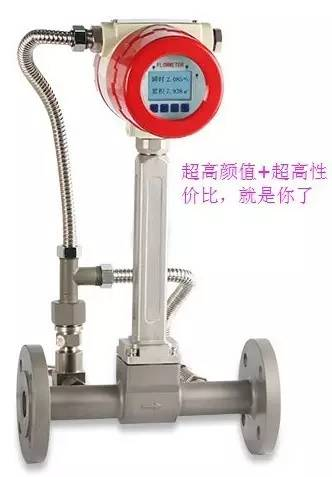

　　典型代表：渦街流量計，比如要測量氮氣的流量。

　　


　　那么，假設測得管道內氮氣有1MPa壓力，20℃工況下的流量為50m3/h，則其
　　Q標=50×(101.325+1000)÷101.325×273.15÷(273.15+20)=506.3Nm3/h
　　懵逼了吧？！別怕，小編還有不傳絕技
　　標況流量??=?工況流量*（壓?力?+1）?
　　溫馨提示：僅限于工況溫度趨于攝氏零度使用。（可不要貪多）
　　2.質量流量
　　以質量/時間表示的流量。如：kg/h
　　質量流量（M）＝ 介質密度（ρ）×體積流量（Q）
　　?＝介質密度（ρ）×平均流速（v）×管道截面積（A）
　　這個就非常簡單啦！還是以：DN100的管道，流速大概3m/s為例，介質為自來水（水的密度為1.0×103kg/m3），那么其質量流量為
　　M（水）=　介質密度（ρ）×體積流量（Q）??=1.0×103kg/m3×84.8m?/h=8.48×104kg/h
　　也就是我們常說的84.8噸（方）水。（有了前面演算的經驗，計算質量流量是不是就So easy！！！）
　　質量流量計大家可能會相對陌生，見的少些。當然啦，作為自動化儀表“圈子”里的一員，“帶頭大哥”還是要知道的，和妹子約會的時候好吹牛不是！
　　行業標桿：美國艾默生
　　



　　以上就是我們本期聯測自動化為您推薦的內容，大家都學到了嗎？如果您還有其他疑問請咨詢我們的在線客服，我們有專業的技術團隊為您服務。
